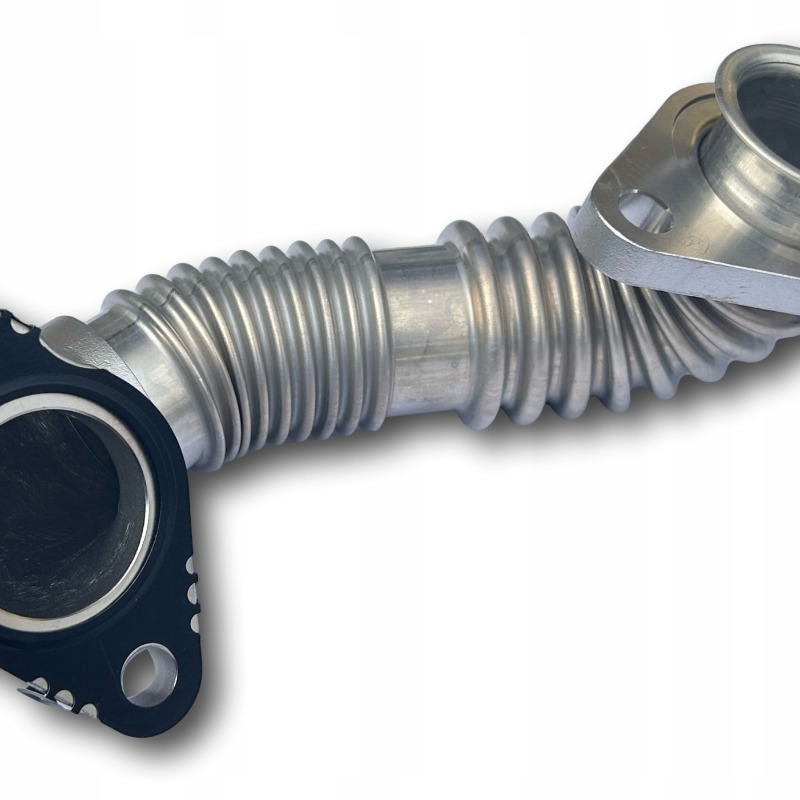

Трубка рециркуляции выхлопных газов

Exhaust Gas Recirculation Tube & Pipe Supplier

Трубка EGR — это ключевой канал, который охлаждает часть выхлопных газов двигателя перед их перенаправлением во впускную систему. Это значительно снижает температуру сгорания, снижает выбросы оксидов азота (NOx) и улучшает экономию топлива.

Особенности продукта:
1. Гибридная конструкция трубы/гофрированной трубы. Доступна в конфигурации гибридной или гофрированной трубы. Конструкция сочетает в себе жесткость и гибкость и адаптирована к требованиям платформы.
2. Эффективный теплообмен. Стенка трубы изготовлена ​​из композитного материала алюминия и меди с высокой теплопроводностью в сочетании с конструкцией каналов для потока охлаждающей жидкости, что обеспечивает высокую рекуперацию тепла при низком перепаде давления, снижая температуру выхлопных газов на 30-40%.
3. Высокая температура и устойчивость к коррозии. Основной корпус изготовлен из нержавеющей стали 304/316L или Inconel 718, работает при температуре от -40°C до 150°C, что отвечает требованиям требовательных условий подкапотного пространства двигателя.
4. Легкая конструкция: тонкостенная гофрированная структура снижает общий вес примерно на 15-20% по сравнению с традиционными жесткими трубами.

В дополнение к нашей стандартной линейке продукции мы также предлагаем индивидуальные решения для широкого спектра отраслей и применений, от единичного производства до массового производства.

NINGBO JIATIAN AUTOMOBILE PIPE CO.,LTD.

О Цзятянь

As a China Exhaust Gas Recirculation Tube SupplierAutomotive Трубка рециркуляции выхлопных газов Supplier and Exhaust Gas Recirculation Pipe CompanyAutomotive Трубка рециркуляции выхлопных газов Company, The company is located in Wanhou, Zhanqi Town, Yinzhou District, Ningbo City. It is 25 kilometers away from Ningbo Liushi Airport and 5 kilometers away from Ningbo Coastal Industrial Zone. The surrounding area is beautiful with convenient transportation. The company was established on the basis of the development of Ningbo Xingxin Metal Products Factory (established in 1995), and is a high-tech enterprise specializing in the production of automotive pipe fittings. The company's area is 32,000 square meters; the factory area is 26,000 square meters.

Основной продукцией компании являются: производство и разработка автомобильных гофрированных труб. В настоящее время имеется 10 полностью автоматических трубогибочных станков с ЧПУ, 2 крупномасштабные линии сборки печей для пайки, 10 гидравлических машин внутренней формовки различных спецификаций (с максимальной длиной обработки 1,5 метра и диаметром от ￠10 до ￠80), 1 гидравлическая машина для расширения воды 800T, 4 полностью автоматических лазерных сварочных аппарата, 4 комплекта сварочных роботов, 8 крупных обрабатывающих центров, 6 машин для дуговой сварки Panasonic и более. 30 различных формовочных машин для опорных труб. Компания имеет собственные научно-исследовательские и обрабатывающие центры. Оборудование и технологии компании по производству гофрированных труб с расширением воды в настоящее время находятся на передовом уровне в отрасли. Создана комплексная лаборатория.

Компания стремится создавать ведущие в мире автомобильные сильфоны выдающегося качества и инновационных технологий, гарантируя, что каждый продукт может хорошо работать в различных условиях, и способствуя прогрессу отрасли.
NINGBO JIATIAN AUTOMOBILE PIPE CO.,LTD.

Почести и сертификаты

  • Патентное свидетельство на изобретение
  • Патентное свидетельство на изобретение
  • Патентное свидетельство на полезную модель
  • Патентное свидетельство на полезную модель
  • Патентное свидетельство на полезную модель
  • Патентное свидетельство на полезную модель
  • Патентное свидетельство на полезную модель
  • Патентное свидетельство на полезную модель
  • Патентное свидетельство на полезную модель
  • Патентное свидетельство на полезную модель
  • Сертификат соответствия

Новости и информация

Трубка рециркуляции выхлопных газов Industry knowledge
Поскольку глобальные нормы выбросов становятся все более строгими, перед производителями автомобилей стоит двойная задача: снизить выбросы оксидов азота (NOx) при сохранении производительности двигателя и экономии топлива. Технология EGR (рециркуляция выхлопных газов) эффективно снижает температуру в камере сгорания за счет охлаждения и рециркуляции части выхлопных газов обратно во впускную систему, тем самым подавляя образование NOx. В этой системе трубка охладителя EGR ​ служит основным компонентом, а его производительность напрямую влияет на эффективность и надежность всей системы контроля выбросов.
Компания JIATIAN, используя почти 30-летний опыт работы в области автомобильной обработки металлов, создала серию высокопроизводительных трубок охладителя системы рециркуляции отработавших газов. Благодаря инновационному сочетанию материаловедения и строительного проектирования мы предоставляем отрасли надежные решения по сокращению выбросов.

Фундаментальное понимание: основные функции систем EGR и трубок охладителя

Система EGR является важной технологией контроля выбросов в современных двигателях. Его основной компонент, трубка охладителя EGR, отвечает за эффективное охлаждение высокотемпературных выхлопных газов (которые могут достигать 600–750°C) перед их рециркуляцией во впускную систему двигателя. Этот процесс может снизить температуру сгорания примерно на 0–200°C, что значительно снижает образование NOx.
Трубка охладителя EGR — это не просто проход для газа, а прецизионный компонент, обеспечивающий теплообмен, управление давлением и устойчивость к коррозии. Он надежно работает в суровых условиях окружающей среды от -40°C до 0°C, выдерживая такие проблемы, как вибрация, термоциклирование и химическая коррозия, присутствующие в моторном отсеке.
Ключевые показатели эффективности трубок охладителя EGR.

Параметр производительности​
Традиционная металлическая трубка​
Трубка охладителя рециркуляции отработавших газов JIATIAN
Улучшение​
Эффективность снижения температуры
20-25%
30-40%
>50% улучшение
Срок службы коррозионной стойкости
Средний (2-3 года)
Длинный (5 лет)
~100% увеличение
Вес
Стандартный вес
-20% скидка
Значительное улучшение
Потеря давления
Относительно высокий
Конструкция с низким перепадом давления
Оптимизация 20-30%

Основные технологии: инновации в материалах и производстве

Гибридная конструкция сильфона: баланс жесткости и гибкости

В трубках охладителя EGR компании JIATIAN используется гибридная конструкция сильфона, которая сочетает в себе преимущества жестких секций и гибких сегментов. Жесткие секции обеспечивают структурную стабильность и герметичность, а сегменты сильфона компенсируют вибрацию двигателя и дифференциальное тепловое расширение благодаря своим гибким характеристикам. Эта конструкция решает проблемы концентрации напряжений, вызванные тепловым расширением и сжатием, продлевая срок службы компонента.

Технология эффективного теплообмена

Основная эффективность трубки охладителя EGR заключается в ее способности к теплообмену. В нашей продукции используются композитные материалы алюминия и меди с высокой теплопроводностью в сочетании с оптимизированной конструкцией каналов охлаждения для достижения эффективной теплопередачи. Уникальная внутренняя структура максимально увеличивает площадь теплообмена между выхлопными газами и охлаждающей жидкостью, сохраняя при этом низкое сопротивление потоку воздуха, гарантируя, что противодавление двигателя не увеличится значительно.

Расширенное приложение в области материаловедения

Для работы в высокотемпературных и агрессивных средах в трубках охладителя рециркуляции отработавших газов JIATIAN в основном используются высокопроизводительные сплавы из нержавеющей стали 304/316L или Инконель 718. Эти материалы обладают превосходной стойкостью к высокотемпературному окислению и коррозии, что обеспечивает длительную эксплуатацию в суровых условиях.
Сравнение характеристик материалов охладительной трубки рециркуляции отработавших газов
Тип материала​
Максимальная выдерживаемая температура​
Коррозионная стойкость​
Фактор стоимости​
Сценарий применения​
Нержавеющая сталь 304
~750°С
Хорошо
Средний
Стандартный пассажирский транспорт
Нержавеющая сталь 316L
~800°С
Отлично
Относительно высокий
Транспортные средства с высокими требованиями к выбросам
Inconel 718
~1000°С
Исключительный
Высокий
Высокий-Performance/Racing Applications

Будущие направления развития технологии EGR


Интеграция и интеллект

С широким распространением технологии турбонаддува тенденцией стала интегрированная конструкция выпускных коллекторов и корпусов турбин. Аналогично, системы EGR переходят на более высокий уровень интеграции. Будущие трубки охладителя EGR не будут независимыми компонентами, а будут глубоко интегрированы в системы управления двигателем, используя датчики для мониторинга температуры, давления и расхода газа в реальном времени для достижения интеллектуального регулирования.


Вызовы и возможности в эпоху электрификации

Гибридные и подключаемые гибридные электромобили предъявляют новые требования к системам EGR. В этих транспортных средствах используются частые циклы запуска и остановки двигателя, что требует от системы EGR быстрого реагирования и быстрого нагрева каталитического нейтрализатора во время холодного запуска для снижения выбросов. Тонкостенная конструкция сильфона JIATIAN отличается меньшей теплоемкостью, что позволяет быстрее достигать рабочих температур для удовлетворения конкретных потребностей гибридных автомобилей.


Применение новых материалов и процессов

Технология аддитивного производства (3D-печати) обеспечивает большую свободу проектирования трубок охладителя EGR, оптимизируя форму внутренних каналов для улучшения характеристик воздушного потока. Между тем, применение новых материалов, таких как композиты с керамической матрицей, позволит еще больше повысить термостойкость и долговечность, чтобы удовлетворить требования будущих высокопроизводительных двигателей.

Профессиональные преимущества JIATIAN

Используя собственные научно-исследовательские и обрабатывающие центры, компания JIATIAN усовершенствовала оборудование и технологии сильфонов для гидроформовки до лидирующего в отрасли уровня. Компания располагает 10 полностью автоматическими трубогибочными станками с ЧПУ, 2 большими производственными линиями для пайки, 4 полностью автоматическими лазерными сварочными аппаратами и 8 крупными обрабатывающими центрами, что обеспечивает гибкое производство от единичного производства до крупносерийных партий.
Наша команда инженерно-технологических компаний сосредоточена на предоставлении индивидуальных решений​ для каждого клиента, полностью учитывая ограничения компоновки, требования к производительности и целевые показатели стоимости различных платформ двигателей, чтобы гарантировать, что каждая трубка охладителя EGR обеспечивает оптимальную производительность в своем конкретном сценарии применения.

Часто задаваемые вопросы:


Каков типичный срок службы трубки охладителя EGR?

При нормальных условиях эксплуатации трубки охладителя системы рециркуляции отработавших газов JIATIAN рассчитаны на весь срок службы автомобиля (обычно 8–10 лет или 0 000–200 000 километров). Мы проводим строгие испытания на долговечность, имитируя высокие температуры, вибрацию и агрессивные среды, чтобы гарантировать надежную работу на протяжении всего жизненного цикла продукта.


Как определить, что трубка охладителя EGR нуждается в замене?

Общие признаки неисправности включают в себя: горящую лампочку проверки двигателя (с кодами неисправностей, связанными с системой EGR), повышенные выбросы NOx, снижение экономии топлива, а также видимые повреждения или утечки. Регулярный профессиональный осмотр – лучший способ обеспечить правильную работу системы.


Каковы преимущества сильфонной конструкции по сравнению с традиционными жесткими трубками?

Основным преимуществом сильфонной конструкции является ее устойчивость к вибрации и тепловым нагрузкам. Вибрации и тепловое расширение, возникающие во время работы двигателя, поглощаются гибкой сильфонной частью, снижая нагрузку на точки соединения и снижая риск утечек и трещин. Такая конструкция также снижает общий вес, способствуя уменьшению веса автомобиля.


Каковы возможности настройки JIATIAN?


Мы предлагаем комплексные услуги по настройке в соответствии с потребностями клиентов, включая: выбор материала (нержавеющая сталь, сплавы на основе никеля и т. д.), проектирование разъемов (фланцы, резьба и т. д.), корректировку формы и размера, а также оптимизацию производительности. Наша команда инженеров тесно сотрудничает с клиентами, обеспечивая полную техническую поддержку от концептуального проектирования до серийного производства.


Есть ли какие-либо особые соображения по поводу трубок охладителя EGR в гибридных электромобилях?


В гибридных автомобилях частый запуск двигателя требует более быстрого реагирования системы EGR. Охладительные трубки рециркуляции отработавших газов компании JIATIAN, разработанные для гибридных платформ, имеют тонкостенную конструкцию и специальную структуру теплообмена для быстрого нагрева и быстрого снижения выбросов при холодном запуске. .
