Как правильно выбрать топливную форсунку для автомобильной техники?

Категории

Выбор подходящей линейки автомобильных топливных форсунок сводится к четырем факторам

Право линия автомобильных топливных форсунок тот, который соответствует рабочему давлению системы подачи топлива, использует материал, соответствующий типу топлива и среде под капотом, соединяется с помощью фитинга, подходящего для форсунки и рампы, и имеет правильный размер по диаметру, толщине стенок и длине трассы. Неправильное использование любой из этих переменных приводит к сокращению срока службы и со временем может привести к неравномерной подаче топлива на кончик форсунки.

В бензиновом многоходовом двигателе для сегмента подачи через форсунки обычно достаточно топливопровода, рассчитанного на низкое и умеренное давление с антикоррозийным покрытием. В бензиновом двигателе с непосредственным впрыском или дизельном двигателе с общей топливной рампой линия форсунки между рейкой или насосом и каждой форсункой должна выдерживать давление, которое на порядок выше, что требует использования холоднообработанных стальных трубок, а не стандартного шланга в сборе. В разделах ниже каждый фактор выбора рассматривается более подробно, а также приведены справочные диаграммы, показывающие, как эти переменные сравниваются на различных платформах движков.

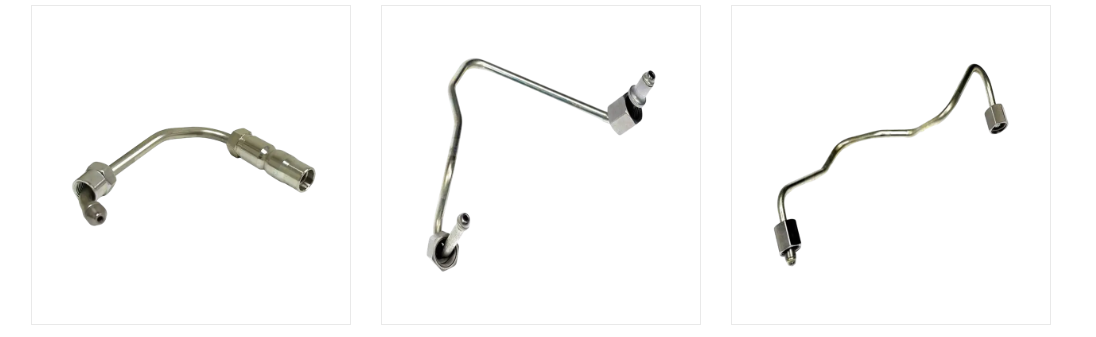

Что за Линия топливной форсунки Действительно есть в топливной системе

Линия топливной форсунки — это участок трубки, по которой топливо под давлением поступает от насоса или общей топливной магистрали к соплу форсунки в каждом цилиндре. В более широком газопроводе автомобильной сети он находится в самом конце пути подачи, после линии бака, линии фильтра и линии подачи, и непосредственно перед точкой, где топливо дозируется и распыляется во впускное отверстие или камеру сгорания. Поскольку он работает ближе всего к форсунке, этот сегмент испытывает самые резкие импульсы давления во всем топливном контуре.

В повседневном разговоре автомобильные топливные магистрали часто группируются вместе, но сама линия форсунок представляет собой отдельный компонент от бака к насосной линии или возвратной линии. Он должен выдерживать быстрые пульсации давления, возникающие каждый раз, когда форсунка открывается и закрывается, в некоторых случаях сотни раз в секунду во всем диапазоне оборотов двигателя, оставаясь при этом достаточно плотным, чтобы предотвратить даже незначительную утечку в точках соединения.

Почему сегменту линии инжектора уделяется особое внимание инженеров

В отличие от длинных топливных шлангов общего назначения, линия форсунок обычно требует конструкции с жесткой или полужесткой стенкой, чтобы она сохраняла свою форму относительно корпуса форсунки при вибрации. Во многих каталогах запчастей топливопровод этого типа указан в разделе «Оборудование подачи топлива» вместе с соответствующими фитингами, зажимами и монтажными зажимами, поскольку все эти детали работают вместе, обеспечивая герметичность соединения при повторяющихся циклах давления.

Распространенные материалы, используемые в трубопроводах топливных форсунок, и их сравнение

Четыре семейства материалов охватывают большую часть рынка автомобильных топливных форсунок: нержавеющая сталь, стальной сплав холодной обработки, нейлон и композитные или армированные полимерные трубки. Каждый из них по-разному балансирует устойчивость к давлению, коррозионную стойкость и гибкость, поэтому конструкторы двигателей редко используют один и тот же материал для стороны подачи низкого давления и стороны форсунки высокого давления в одной и той же системе.

Снимок материала для выбора линии топливной форсунки

Общее сравнение материалов, обычно используемых для сборки автомобильных топливных форсунок.
Материал Типичный класс давления Коррозионная стойкость Гибкость Общее приложение
Нержавеющая сталь Сегмент Common Rail высокого давления Высокий Низкий Линии подачи дизельного топлива и форсунок GDI
Стальной сплав, холодная обработка Сегмент Common Rail высокого давления От умеренного до высокого Низкий Патрубки форсунок Common Rail дизельных двигателей
Нейлон Низкий to moderate pressure Высокий Высокий Линии подачи, возврата и пара
Композитный, усиленный Умеренное давление От умеренного до высокого Умеренный Линии подачи и перемычки среднего давления

Нержавеющая сталь и холоднодеформированные стальные сплавы доминируют в сегменте высокого давления, поскольку обе они могут подвергаться автофреттажу — этапу холодной обработки, при котором внутренняя стенка сжимается до предела текучести и оставляет после себя слой остаточного сжимающего напряжения. Это остаточное напряжение компенсирует растягивающее напряжение, создаваемое во время каждого импульса давления впрыска, что является одной из причин, по которой правильно обработанная стальная линия инжектора может выдерживать давления, значительно превышающие 200 МПа в дизельных системах Common Rail без раннего усталостного растрескивания.

Допуск давления Коррозионная стойкость Устойчивость к вибрации Долговечность Гибкость Нержавеющая сталь Стальной сплав Нейлон Композитный
Относительное сравнение пяти факторов производительности, только иллюстративный обзор

Соответствие номинального давления используемой системе впрыска

Класс давления — это первый фильтр, который следует применять при сужении варианта топливопровода. Линия, построенная для контура подачи бензина низкого давления, не является заменой сегмента, питающего форсунку Common Rail, а использование неправильного класса в любом направлении либо приводит к потере запаса прочности, либо создает реальный риск для надежности.

Типичное рабочее давление по типу системы

Линия впрыска порта ок. 0,4 МПа Линия прямого впрыска ок. 18 МПа Дизельная подача низкого давления ок. 0,5 МПа Дизельная линия высокого давления выше 200 МПа
Приблизительное рабочее давление в зависимости от типа системы впрыска, только эталонные диапазоны, а не строго линейная шкала.

Линия форсунок Common Rail дизельных двигателей высокого давления — это сегмент, которому уделяется наибольшее инженерное внимание, поскольку она должна противостоять как экстремальному статическому давлению, так и быстрой пульсации. Бензиновые системы с прямым впрыском занимают промежуточное положение, и им нужна труба, которая может выдерживать двузначные значения МПа без толщины стенок дизельной линии. Понимание того, к какому кронштейну относится автомобиль, — это самый быстрый способ составить список совместимых топливных форсунок, прежде чем рассматривать материал или детали установки.

Типы фитингов топливопровода и методы соединения для надежного уплотнения

Топливопроводы и фитинги работают как единая система, а не как отдельные приобретения, поскольку трубка, которая в остальном имеет правильные характеристики, все равно может протекать, если ее соединить с неподходящим разъемом. В сборках автомобильных топливных форсунок обычно используется один из нескольких проверенных стилей соединения, выбранных в зависимости от класса давления, материала трубки и частоты обслуживания соединения.

Типы соединений топливопроводов, встречающиеся на современных автомобилях

  • Раструбные фитинги сформируйте уплотнение металл по металлу, используя раструбный конец трубки, прижатый к соответствующему конусу, который обычно используется в стальных инжекторных линиях, работающих под высоким давлением.
  • Компрессионные фитинги используйте наконечник, который врезается в стенку трубки при затягивании гайки, что полезно там, где необходимо соединить линию без развальцовки конца трубки.
  • Быстроразъемные фитинги защелкиваются и широко используются на нейлоновых линиях подачи и возврата, где во время сервисных работ важна быстрая сборка и разборка.
  • Банджо фитинги используйте соединитель в виде полого болта, который позволяет линии располагаться под фиксированным углом поворота, который часто встречается на входе форсунки, где места мало.
  • Наденьте зазубренные фитинги соединяются с армированными топливными шлангами на участках контура с более низким давлением и обычно закрепляются хомутом.
  • Резьбовые компрессионные гайки используются в инжекторных и железнодорожных портах на стальных линиях высокого давления, затягиваются в соответствии с заданными спецификациями во время сборки.

Автомобильные шланги и фитинги работают вместе

На практике автомобильные шланги и фитинги для автомобильных топливопроводов сочетают в себе жесткие секции трубок с короткими гибкими участками шлангов, где необходима виброизоляция между двигателем и шасси. Типы фитингов топливопровода различаются между разъемами оригинального оборудования и типовыми конструкциями послепродажного обслуживания, поэтому самый безопасный подход при поиске типа разъема топливопровода на замену — это согласовать шаг резьбы, внешний диаметр трубки и метод уплотнения с оригинальной деталью, а не предполагать взаимозаменяемость между семействами двигателей.

Аспекты диаметра, толщины стенки и длины при выборе линии инжектора

Шкала наружного диаметра и толщины стенки с указанием класса давления и требований к расходу инжектора. Дизельный двигатель большего объема или сверхмощный дизельный двигатель перемещает больше топлива за цикл, поэтому его линия инжектора обычно требует более широкого отверстия, чтобы поддерживать скорость потока и падение давления в приемлемом диапазоне, в то время как стенка все равно должна утолщаться, чтобы выдерживать более высокое рабочее давление.

4,5 мм Малый бензин 5,5 мм GDI среднего размера 6,5 мм Легкий дизель 9,5 мм Тяжелый дизель
Приблизительный внешний диаметр сегмента линии форсунки в зависимости от платформы двигателя, только общие сведения

Длина имеет такое же значение, как и диаметр. Пробег, который длиннее, чем необходимо, увеличивает перепад давления и дополнительную массу, которую необходимо зажимать и поддерживать, в то время как слишком короткий пробег приводит к напряжению фитингов на обоих концах, когда двигатель стабилизируется под собственными опорами. Соблюдение исходной длины трубки и геометрии изгиба или правильно измеренная замена позволяют избежать нежелательного натяжения магистрали в местах соединения форсунки и рейки.

Прокладка, зазор и защита от вибрации во время установки

Правильная прокладка защищает линию топливных форсунок от двух наиболее распространенных причин неисправности: нагрева и истирания. Линия, проходящая рядом с выпускным коллектором, стареет быстрее, чем линия, проложенная вдоль более прохладной стороны моторного отсека, а линия, которая трется о кронштейн или жгут проводов, в конечном итоге изнашивается через внешнюю стенку.

  1. Следуйте первоначальному маршруту прокладки и местам зажимов, чтобы леска сохраняла заданный зазор от движущихся частей и горячих поверхностей.
  2. Оставьте видимый зазор между трубой и любым компонентом выхлопной системы, добавив секцию теплозащитного экрана, если она предусмотрена заводской компоновкой.
  3. Располагайте монтажные зажимы через равные промежутки, чтобы трубка не могла прогибаться настолько, чтобы соприкасаться с соседними деталями во время движения двигателя.
  4. Избегайте сгибания стальных труб сильнее номинального минимального радиуса изгиба, поскольку резкий изгиб утончает стенки и концентрирует напряжение.
  5. Проверяйте момент затяжки на каждом фитинге после первого цикла нагрева, поскольку тепловое расширение может слегка ослабить соединение, затянутое в холодном состоянии.

Выявление износа, утечек и проблем с производительностью в зависимости от пробега автомобиля

Износ магистрали топливных форсунок имеет тенденцию нарастать постепенно, а не проявляться сразу, поэтому периодический визуальный осмотр выявляет большинство проблем до того, как они повлияют на управляемость. На приведенной ниже диаграмме показано, как доля проверенных линий, демонстрирующих ту или иную форму износа, обычно увеличивается по мере накопления пробега.

5% 12% 22% 35% 50% 0-50 тыс. км 50-100к км 100-150к км 150-200к км 200 тысяч км плюс
Показательная доля проверенных топливопроводов со следами износа в зависимости от пробега, общая тенденция для справки

Линия топливных форсунок редко выходит из строя без предупреждающих знаков. Слабый запах топлива в моторном отсеке, видимый влажный остаток вдоль трубки, неровный холостой ход, которого раньше не было, или небольшое падение показаний давления топлива во время диагностики — все это повод проверить магистраль и ее фитинги, прежде чем проблема повлияет на запуск или ускорение.

Методы технического обслуживания, которые помогают продлить срок службы линии инжектора

Большинство методов защиты линии топливных форсунок просты и не требуют больших усилий, что позволяет легко включить их в обычный визит в сервисное обслуживание, а не рассматривать их как отдельную задачу.

  • Протирайте магистраль и фитинги во время замены масла и ищите тусклую липкую пленку, указывающую на медленное просачивание.
  • Проверьте монтажные зажимы на наличие трещин или ослабления, поскольку леска, которая может двигаться, со временем натирается.
  • Следите за тем, чтобы в моторном отсеке не накапливался мусор вокруг магистрали, поскольку попавшая влага и дорожный песок ускоряют поверхностную коррозию.
  • Заменяйте изношенные хомуты и прокладки одновременно с любыми фитингами, поврежденными во время несвязанных ремонтных работ.
  • Убедитесь, что интервалы обслуживания топливного фильтра соблюдаются, поскольку загрязнение твердыми частицами может ускорить износ внутри линии форсунки и самой форсунки.

Производственные практики, лежащие в основе производства долговечных линий топливных форсунок

Описанные выше различия в характеристиках обусловлены тем, как изготавливается магистраль топливных форсунок, а не только сырьем, из которого она изготовлена. Трубы форсунок высокого давления обычно изготавливаются из специально отобранных трубок из низколегированной стали, затем подвергаются термообработке и холодной обработке для повышения предела текучести и усталостной прочности, чтобы готовая трубка могла выдерживать пульсацию давления дизельной системы Common Rail.

Обработка автофреттажем, при которой во время производства труба подвергается давлению, превышающему нормальный рабочий диапазон, создает слой остаточного сжимающего напряжения на внутренней стенке, который противодействует растягивающим напряжениям, возникающим во время работы. Затем используется прецизионная гибка труб на станке с ЧПУ для придания формы каждой линии так, чтобы ее трехмерная геометрия совпадала с компоновкой двигателя, что упрощает установку и позволяет избежать дополнительных напряжений в точках крепления.

Производственные предприятия, специализирующиеся на этой категории, такие как JIATIAN в Нинбо, сочетают в себе трубогибочное оборудование с ЧПУ, линии гидравлической формовки, автоматизированную лазерную сварку и специальные испытательные площадки, чтобы поддерживать постоянство точности размеров и целостности стенок от одного производственного цикла к другому. Этот вид интегрированного процесса, от формовки труб до окончательной проверки геометрии, позволяет производить линию топливных форсунок в соответствии с повторяемыми стандартами как при больших объемах заказов, так и при небольших заказных партиях.

Часто задаваемые вопросы об автомобильных топливных форсунках

Распространенные вопросы о запчастях и обслуживании автомобильных топливных форсунок

Q1: Что такое линия топливной форсунки

Линия топливной форсунки — это сегмент трубки, по которому топливо под давлением поступает от насоса или общей топливной магистрали к форсунке в каждом цилиндре, образуя последнее звено на пути подачи топлива.

Q2: Что делает линия топливной форсунки

Он подает топливо под давлением к форсунке, выдерживая при этом быстрые импульсы давления, создаваемые каждый раз, когда форсунка открывается и закрывается во время работы двигателя.

Вопрос 3: Где находится линия топливной форсунки?

Он проходит между топливной рампой или насосом высокого давления и корпусом форсунки, обычно вдоль верхней или боковой части двигателя рядом с впускным коллектором.

Q4: Из каких материалов изготовлены линии топливных форсунок

Распространенные варианты включают нержавеющую сталь, стальной сплав холодной обработки, нейлон и композитные материалы, каждый из которых подходит для различного давления и гибкости.

Q5: В чем разница между линией топливной форсунки и топливной рампой

Топливная рампа представляет собой общий коллектор, который распределяет топливо под давлением по каждому цилиндру, а линия форсунок представляет собой отдельный сегмент, соединяющий рампу или насос с одной форсункой.

Вопрос 6: Как узнать, неисправна ли линия топливной форсунки?

Признаки включают видимый запах топлива, влажные остатки вдоль трубки, необъяснимую нестабильную работу на холостом ходу или падение измеренного давления топлива во время диагностической проверки.

Вопрос 7: Что вызывает утечки в линии топливных форсунок?

Типичные причины включают ослабление или изношенность фитингов, истирание из-за плохого зазора до близлежащих деталей, поверхностную коррозию и усталостное растрескивание после длительного циклического изменения давления.

Вопрос 8. Может ли поврежденная магистраль топливной форсунки повлиять на работу двигателя?

Да, поврежденная магистраль может вызвать неравномерное давление топлива на форсунке, что приведет к нестабильному холостому ходу, колебаниям или снижению мощности в зависимости от серьезности проблемы.

Вопрос 9: Как часто следует заменять трубопроводы топливных форсунок?

Единого фиксированного интервала не существует, поскольку срок службы зависит от пробега, маршрута и условий эксплуатации, поэтому рекомендуется проводить периодический визуальный осмотр по строгому календарному графику.

Вопрос 10: Как предотвратить коррозию трубопровода топливной форсунки

Следите за тем, чтобы в моторном отсеке не было влаги и мусора, своевременно устраняйте любые повреждения защитного покрытия и выбирайте материал, подходящий для местных условий эксплуатации.
