Что такое линия топливной форсунки? Объяснение функций, типов и применений

Категории

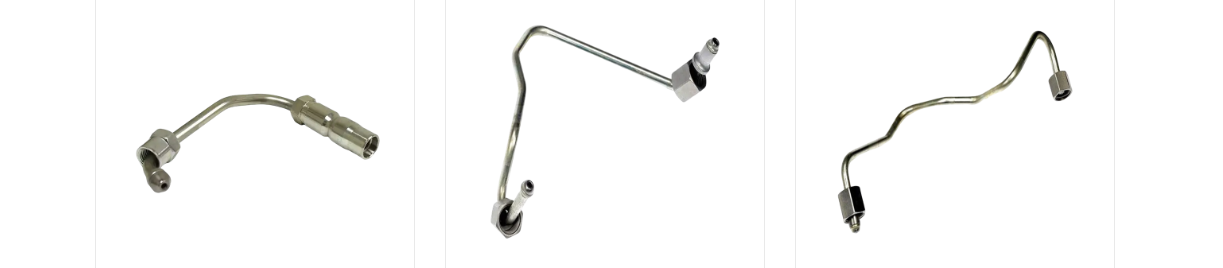

Что такое Линия топливной форсунки

Линия топливных форсунок, также называемая трубкой впрыска топлива, представляет собой жесткую металлическую трубку, по которой топливо под давлением поступает от насоса высокого давления или общей топливной магистрали к каждой топливной форсунке, поддерживая давление и скорость потока, необходимые для процесса сгорания. Труба не создает давление сама по себе, она передает давление, создаваемое вверх по течению, сопротивляясь расширению, вибрационной усталости и повторяющимся пульсациям давления.

В современных дизельных двигателях, построенных на основе архитектуры Common Rail или распределительного насоса, эта труба работает при повторяющихся циклах давления, которые в современных производственных системах могут превышать 2000 бар, а некоторые усовершенствованные платформы рассчитаны на давление, приближающееся к 2700 бар. Поскольку линия испытывает эти скачки давления многие миллионы раз в течение нормального интервала обслуживания, толщина стенки, радиус изгиба и состояние внутренней поверхности рассчитываются с учетом усталостной долговечности, а не только одного номинального давления разрыва.

Основные характеристики

  • Подключает насос высокого давления или общую магистраль непосредственно к корпусу форсунки.
  • Переносит топливо, рассматриваемое как несжимаемая жидкость, без измеримого расширения.
  • Изготовлена путем гибки на станке с ЧПУ, поэтому геометрия трубы точно соответствует точкам крепления на блоке двигателя.
  • Изготовлен из холоднодеформированных стальных трубок, рассчитанных на повторяющиеся циклы усталости под высоким давлением.

Основные функции трубки впрыска топлива

Трубка впрыска топлива выполняет несколько функций одновременно, и каждая из них влияет на то, как двигатель запускается, работает на холостом ходу и реагирует под нагрузкой.

Доставка топлива

Основная задача линии — перемещать дозированный объем топлива от выхода насоса к входу форсунки без потерь, аэрации или задержки, согласовывая выходную мощность линии топливных форсунок с моментом срабатывания форсунок, чтобы каждый цилиндр получал одинаковый объем по графику.

Трансмиссия высокого давления

Труба должна передавать скачки давления, создаваемые насосом или рейкой, не расширяясь и не поглощая энергию, которая вместо этого должна достигать сопла форсунки. Даже небольшое упругое расширение стенки трубки может задержать рост давления на кончике инжектора, что инженеры описывают как потерю объемного КПД.

Точность времени впрыска

Поскольку топливо считается несжимаемым, передача волны давления по трубопроводу происходит за доли миллисекунды. Любое изменение длины трубы, внутреннего диаметра или жесткости стенок между цилиндрами может немного сместить время впрыска от одного цилиндра к другому, поэтому инженерные группы определяют соответствующие длины трубопроводов топливных форсунок и пути изгиба по всему ряду цилиндров, где это позволяет компоновка.

Поддержка атомизации

Стабильная подача давления на форсунку – это то, что позволяет топливу распыляться в мелкую структуру капель, необходимую для сгорания. Когда трубка впрыска топлива изношена, треснута или имеет недостаточный размер, давление в форсунке падает и качество распыления падает, что обычно проявляется в неровных оборотах холостого хода, более тяжелом запуске холодного двигателя или увеличении дымности выхлопных газов.

Типы топливных форсунок

Линии топливных форсунок обычно группируются по конструкции стенок и по платформе двигателя, для которой они предназначены.

Общая классификация топливных форсунок и конструкций топливопроводов.
Тип Структура Типичное применение
Одностенная труба Одна сплошная стена из холоднотянутой стали Дизельные двигатели легковых и малотоннажных автомобилей
Двустенная (дуплексная) труба Два слоя холодной формовки в одну стенку для увеличения запаса прочности на разрыв Двигатели для тяжелых грузовиков, автобусов и внедорожников
Труба, обработанная автофретированием Одностенные, предварительно напряженные внутри посредством контролируемого избыточного давления Системы Common Rail выше 2000 бар
Бронированная / рукавная труба Стандартная трубка с защитной внешней втулкой в местах износа. Двигатели с плотной прокладкой рядом с движущимися компонентами

Классификация по применению

  • Линии форсунок дизельного топлива для легковых автомобилей
  • Трубки впрыска топлива для легких коммерческих автомобилей
  • Инжекторные линии для тяжелых грузовиков и автобусов
  • Линии сельскохозяйственной и строительной техники
  • Линии судовых и промышленных двигателей
  • Линии форсунок генераторной установки

Структура линии топливных форсунок

Готовый узел топливной форсунки состоит из более чем одной трубки. Каждый конец сформирован и обработан так, чтобы плотно прилегать к насосу или рампе с одной стороны и к форсунке с другой, в то время как средняя часть изогнута до определенного радиуса, поэтому она бесконтактно очищает окружающие компоненты двигателя.

Рельс/корпус насоса Корпус инжектора Союзная гайка Конусное сиденье Корпус трубы (изогнутая часть) Втулка Гайка

Упрощенный изометрический вид узла топливной форсунки между корпусом насоса или рампы и форсункой.

Ключевые компоненты

  • Конусное сиденье: обработанный наконечник, который образует уплотнение металл по металлу на насосе или выпускном отверстии рейки
  • Соединительная гайка: навинчивается на выпускную шпильку и втягивает седло конуса в уплотняющий контакт
  • Корпус трубки: несущая секция между обоими концами, сформированная посредством гибки на станке с ЧПУ
  • Втулочная гайка: фитинг на стороне инжектора, который фиксирует противоположный конец
  • Защитный рукав: дополнительный внешний слой добавлен там, где в противном случае трубка могла бы тереться о кронштейны или соседние линии

Данные о производительности топливной форсунки

На рисунках ниже суммированы часто наблюдаемые диапазоны давления, распределение по размерам и сравнительные характеристики различных типов труб. Они представлены как общие ориентиры, а не как спецификации для какой-либо отдельной модели двигателя.

Изменение давления впрыска в зависимости от поколения системы

0 1000 2000 3000 1350 1600 2000 2500 2700 1997 2001 2006 2013 Текущий

Приблизительное давление Common Rail в барах для последующих поколений систем

Типичное рабочее давление в зависимости от применения

Легковой автомобиль Дизель
2000 бар
Легкий коммерческий автомобиль
2200 бар
Средний/тяжелый грузовик и автобус
2500 бар
Сельское хозяйство и строительство
2200 бар
Морской и промышленный двигатель
1800 бар

Типичный верхний диапазон рабочего давления в зависимости от платформы двигателя, выраженный в барах

Общее распределение наружного диаметра

6 мм, 15%
8 мм, 35%
10 мм, 30%
12 мм, 15%
14 мм, 5%

Относительная доля размеров наружного диаметра, обычно используемых в линиях топливных форсунок

Сравнение производительности различных типов труб

Давление Усталостная устойчивость Устойчивость к вибрации Формируемость при изгибе Коррозионная стойкость
Стандартная холоднотянутая труба Труба, обработанная автофретированием Дуплексная/двойная труба

Относительное сравнение типов труб по пяти характеристикам, оцениваемым по пятибалльной шкале.

Материалы и производственный процесс

Выбор материала и метод формования влияют на то, как долго магистраль топливных форсунок выдерживает повторяющиеся циклические изменения давления.

Распространенные материалы, используемые для производства топливных форсунок и трубок для впрыска топлива.
Материал Типичная характеристика Общее использование
Углеродистая сталь Холоднотянутый, высокая прочность на разрыв, экономичность. Легковые автомобили и легкие грузовые автомобили
Легированная сталь Более высокая усталостная прочность за счет легирующих элементов. Дизельные системы средней и большой мощности
Нержавеющая сталь Высокая коррозионная стойкость во влажной или морской среде. Двигатели для морского, промышленного и уличного оборудования

Холодная штамповка и автофреттаж

При приложении контролируемого внутреннего давления к трубе во время обработки происходит пластическая деформация внутренней стенки, создавая остаточное сжимающее напряжение. Это остаточное напряжение компенсирует растягивающее напряжение, возникающее при нормальном рабочем давлении, что увеличивает усталостную долговечность и запас прочности на разрыв готовой трубки впрыска топлива.

Гибка с ЧПУ и контроль размеров

Трубогибочное оборудование с ЧПУ формирует трехмерную геометрию каждой линии топливных форсунок таким образом, чтобы она соответствовала точкам крепления на конкретной конструкции двигателя, помогая правильной посадке готовой детали без дополнительной нагрузки в точках соединения.

Применение топливопроводов и трубок впрыска топлива

Линии топливных форсунок проектируются с учетом пространства маршрутизации, рабочего цикла и рабочей среды платформы, которую они обслуживают.

  1. Легковые дизельные автомобили: компактный радиус изгиба, подходящий для моторных отсеков с короткой колесной базой
  2. Легкие коммерческие фургоны и пикапы: линии, соответствующие более высокому рабочему циклу на холостом ходу и остановке и запуске использования
  3. Грузовые автомобили и автобусы средней и большой грузоподъемности: Линии большего наружного диаметра рассчитаны на продолжительное циклическое изменение давления
  4. Сельскохозяйственная и строительная техника: линии проложены так, чтобы выдерживать пыль, вибрацию и большие перепады температур.
  5. Судовые и промышленные двигатели: линии с повышенной коррозионной стойкостью для работы во влажной среде
  6. Генераторные установки и стационарное энергетическое оборудование: линии рассчитаны на непрерывную работу, а не на циклическую работу с переменной нагрузкой

Производственные мощности для линий топливных форсунок

Производственные предприятия, которые работают как производитель труб для топливных форсунок, обычно объединяют гибку труб с ЧПУ, внутреннюю холодную штамповку и точную механическую обработку под одной крышей, так что допуски на размеры остаются постоянными от первого прототипа до полного объема производства. Предприятие, построенное по такому принципу, обычно занимает десятки тысяч квадратных метров и объединяет автоматизированные центры гибки труб со специальными линиями пайки и сварки, что позволяет поддерживать программы OEM-линий по производству топливных форсунок на едином и отслеживаемом производственном пути.

Типовое производственное оборудование

  • Несколько полностью автоматических трубогибочных станков с ЧПУ для точной трехмерной геометрии
  • Гидравлические машины внутренней формовки, охватывающие широкий диапазон диаметров.
  • Автоматизированная лазерная сварка и сварочные роботизированные ячейки для стабильного качества соединений
  • Крупномасштабные обрабатывающие центры для формовки концов, конусных седел и нарезания резьбы
  • Специальная зона испытаний и контроля для проверки размеров и давления.

Предприятия, созданные таким образом, способны поддерживать как отношения с поставщиками трубок для форсунок дизельного топлива для распределения послепродажного обслуживания, так и роль производителя трубок форсунок Common Rail для OEM-платформ, поскольку одна и та же линия обработки труб и автофреттирования может переключаться между дуплексной, одностенной и бронированной конфигурациями без отдельных инвестиций в оснастку. Для покупателей, изучающих цепочку поставок китайского производителя трубок для впрыска топлива, сочетание собственных исследований и разработок, контролируемого процесса формования и комплексных лабораторных испытаний обычно является тем, что определяет, может ли поставщик топливных трубок высокого давления соблюдать жесткие допуски при повторных производственных циклах.

Рекомендации по установке и техническому обслуживанию

Правильное обращение до и после установки напрямую влияет на то, как долго линия топливных форсунок будет работать без проблем.

Практика установки

  • Затягивайте накидные гайки, соблюдая последовательность моментов затяжки, указанную для двигателя, равномерно и постепенно, а не одним непрерывным затягиванием.
  • Поддерживайте трубу по длине оригинальными хомутами, чтобы вибрационная нагрузка не концентрировалась на концах фитинга.
  • Избегайте повторного сгибания или выпрямления сформированной линии в полевых условиях, поскольку изменение формы холоднодеформированной трубы устраняет структуру остаточных напряжений, возникшую во время производства.

Знаки осмотра и износа

  • Просачивание топлива или влажные остатки в зоне накидной гайки.
  • Видимые поверхностные трещины возле седла конуса или на вершине изгиба.
  • Изъязвления на поверхности или изменение цвета линий, подверженных воздействию влаги или дорожной соли.
  • Неровный холостой ход или жесткий холодный запуск, который улучшается после проверки давления в рампе.

Хранение Обработка

Если линия топливной форсунки хранится до установки, хранение защитных торцевых крышек на месте и хранение трубки в сухом, стабильном по температуре месте снижает вероятность поверхностной коррозии, вызванной влагой, до того, как деталь достигнет двигателя.

Часто задаваемые вопросы

Q1: Что такое линия топливной форсунки?

Линия топливной форсунки представляет собой трубу высокого давления, которая передает топливо от ТНВД или Common Rail к форсунке, поддерживая давление, необходимое для открытия форсунки и подачи топлива по графику.

Вопрос 2: Что делает трубка топливной форсунки?

Он обеспечивает подачу топлива, передачу высокого давления и точность впрыска, сохраняя постоянный сигнал давления от насоса или рампы на всем пути до форсунки.

Q3: Как работает дизельная форсунка?

Линия передает давление топлива с минимальной задержкой, обеспечивая точный момент впрыска и помогая форсунке создавать мелкодисперсное распыление в момент впрыска.

Вопрос 4: Из каких материалов изготовлены трубки топливных форсунок?

Обычные материалы включают нержавеющую сталь, углеродистую сталь и легированную сталь, выбранные в зависимости от номинального давления, усталостных требований и условий эксплуатации двигателя.

Вопрос 5: Как часто следует проверять линии топливных форсунок?

Обычно проводится регулярный визуальный осмотр при каждом интервале технического обслуживания, проверяющий наличие утечек в фитингах, растрескивание поверхности возле изгибов и коррозию на внешней поверхности.

Вопрос 6: Можно ли отремонтировать топливную форсунку или ее следует заменить?

Поскольку труба опирается на определенную структуру внутренних остаточных напряжений, линию, показывающую растрескивание, деформацию или утечку, обычно заменяют, а не изменяют форму или ремонтируют.

Вопрос 7: Что вызывает утечку или трещину в линии топливной форсунки?

Наиболее распространенными причинами являются повторяющаяся усталость под давлением, ослабление или чрезмерное затягивание фитингов, вибрация от близлежащих компонентов и коррозия.

Вопрос 8: Одинаковы ли магистрали топливных форсунок для бензиновых и дизельных двигателей?

Нет, дизельные системы Common Rail и насосные системы обычно работают при гораздо более высоких давлениях, чем системы прямого впрыска бензина, поэтому толщина стенок трубопровода и выбор материала соответственно различаются.
